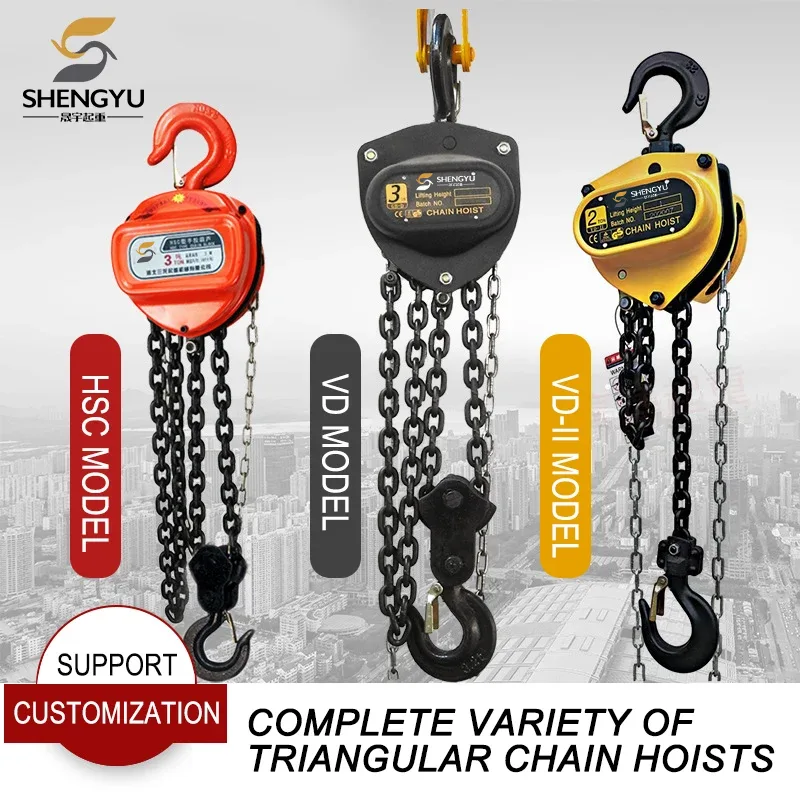

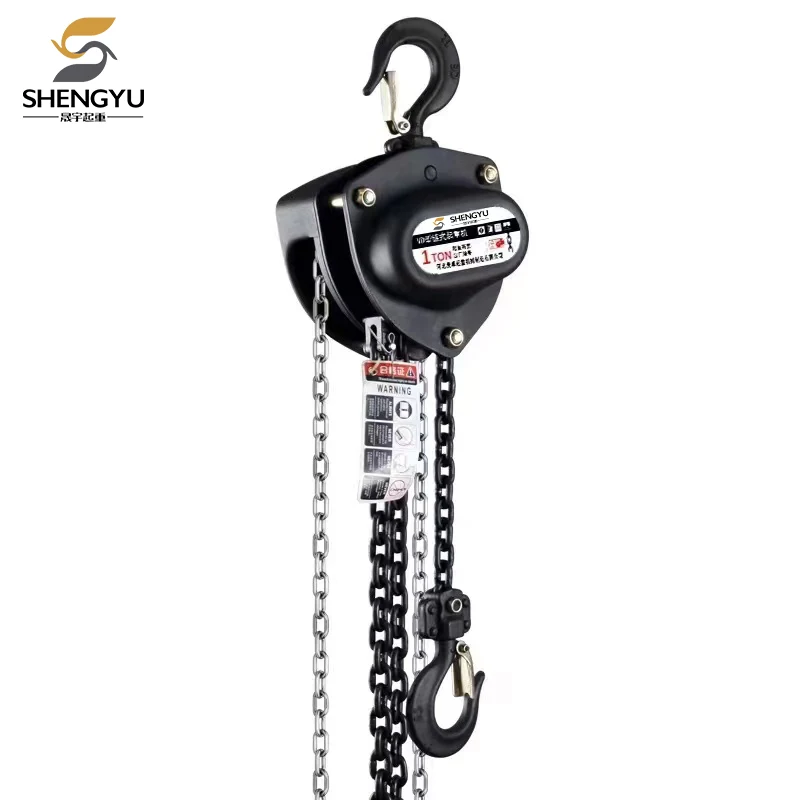

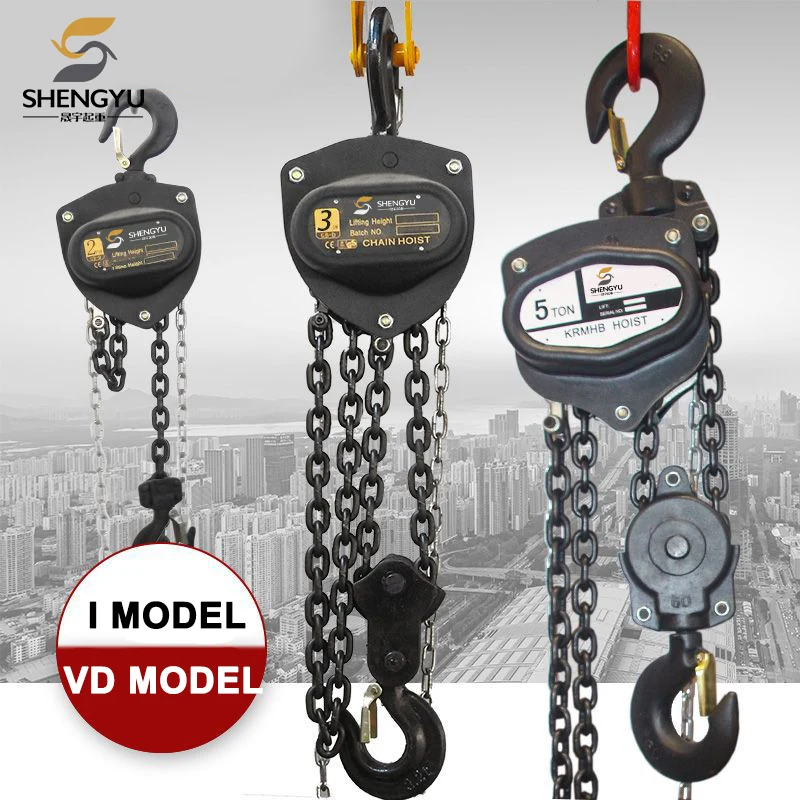

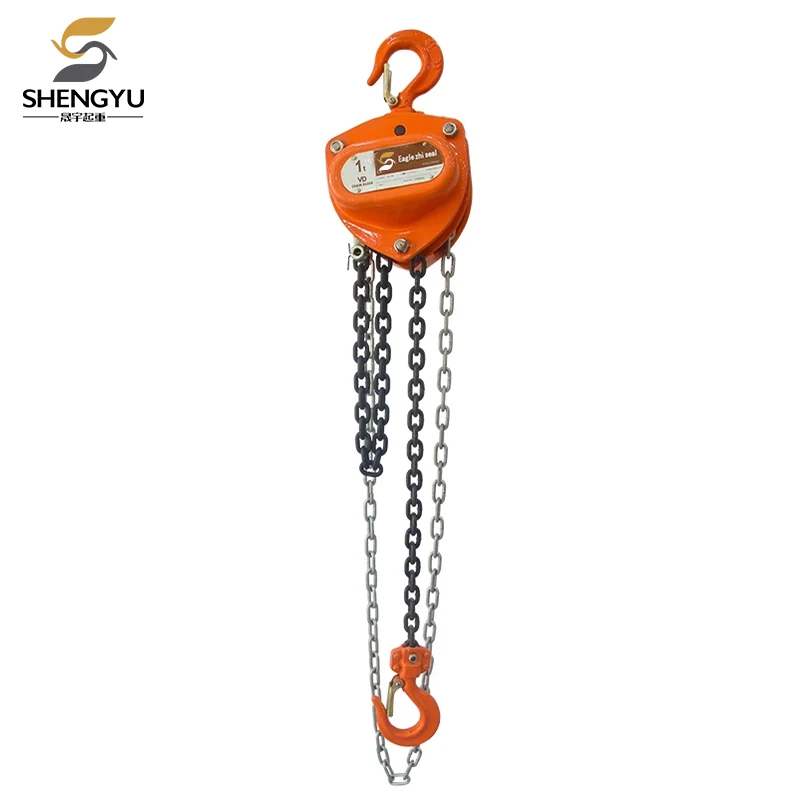

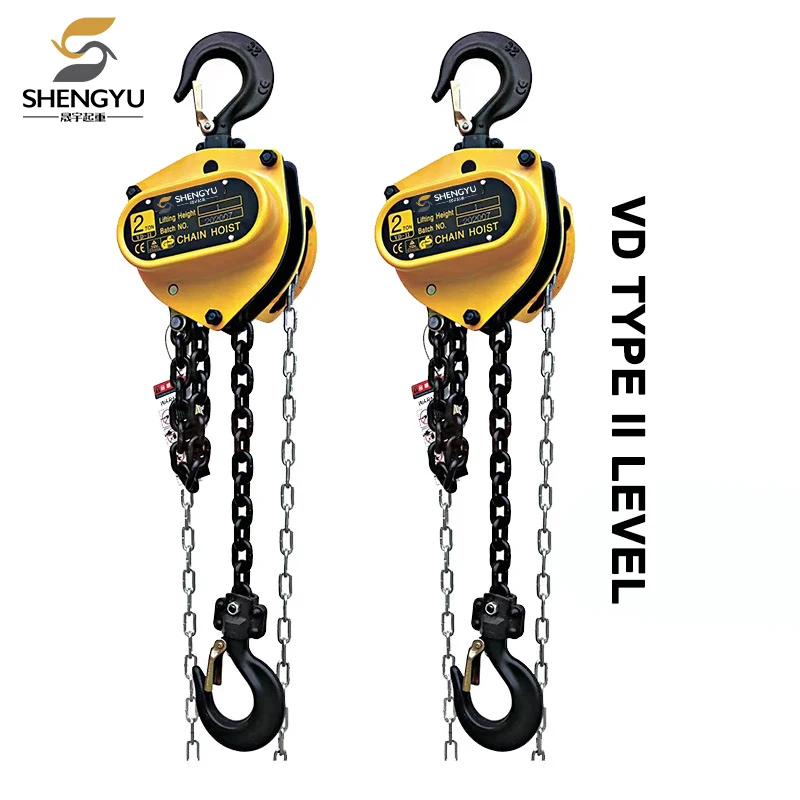

Kettingtakel type VD

Met jarenlange ervaring in de productie van kettingtakels, kan Shengyu een breed assortiment kettingtakels leveren. Hoge kwaliteit DOHO® VD-type kettingtakel kan aan vele toepassingen voldoen. Als u dat nodig heeft, kunt u onze online tijdige service over kettingtakel krijgen. Naast de onderstaande productlijst kunt u ook uw eigen unieke kettingtakel aanpassen aan uw specifieke behoeften.

Stuur onderzoek

Productomschrijving

DOHO® VD-type kettingtakel is een verbeterd product met een redelijker mechanisme en een klein volume. Het Japanse ontwerp met dubbele lagers zorgt ervoor dat de ketting soepeler trekt, vermijdt kettingopstoppingen en andere verschijnselen en sluit dicht aan bij de marktbehoeften. Het is een veelgebruikte en draagbare handmatige hefmachine, die kan worden gebruikt voor machine-installatie, goederenheffen, lossen van voertuigen, enz. in de industrie, landbouw, bouwsector, mijnbouw, enz., vooral voor gebruik in de open lucht en zonder stroom.

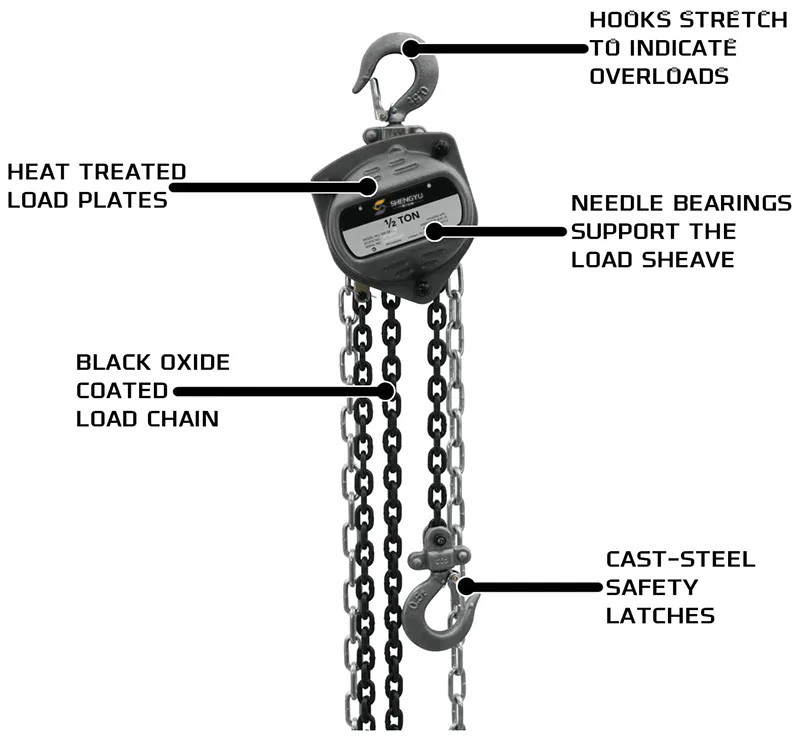

Kenmerken van het kettingtakel van het VD-type:

* De verdikte, zeer sterke schaal zorgt voor een nauwkeurige centrering van de tandwielen en een hoge mechanische effectiviteit.

* Het ontwerp van de hang-sling-plaat zorgt voor gemakkelijk monteren en demonteren.

* Afgedichte onderste haak in het wiel zou de haak versterken. Dit ontwerp kan ook elke torsie van de lastketting voorkomen

* Door het diepgroefkogellager van het lastkettingwiel aan te nemen, is het trekken kleiner.

* Uitgerust met naaldlager ter ondersteuning van aandrijfas i om het mechanische voordeel te vergroten.

*In het geval dat een van de palveren beschadigd raakt, behoudt de andere zijn functie. Dit mechanisme vergroot de zekerheid verder.

SY VD-type kettingtakelparameter

Type	VD-0,5	VD-1	VD-1,5	VD-2	VD-3	VD-5	VD-10	VD-20	VD-30	VD-50
Capaciteit (T)	0.5	1	1.5	2	3	5	10	20	30	50
Heffen hoogte (m)	2.5	2.5	2.5	3	3	3	3	3	3	3
Testen capaciteit (T)	0.75	1.5	2.25	3	4.5	7.5	12.5	25	27.5	62.5
Min. afstand tussen twee haken (mm)	270	270	368	444	486	616	700	890	980	1300
Trekkracht bij volledige belasting kracht (N)	225	309	343	314	343	383	392	392	450*2	450*2
Aantal kettingen	1	1	1	1	2	2	4	8	12	22
Dia. van ketting (mm)	6	6	8	6	8	10	10	10	10	10
GW(kg)	12	13	20	17	28	45	83	193
Grootte (LBH) cm	28X21X17	30X24X18	34X29X20	33X25X19	38X30X20	45X35X24	62X50X28	70X46X75
Verhoog één meter ketting, de gewichtstoename (kg)	1.6	1.6	1.9	2.2	3	4.6	9.6	19.4	28.3	50
